Raspberry Pi Camera - セットアップ編
はじめに
Raspberry Piにカメラモジュール(Raspberry Pi Camera V2)を付ける手順です。この記事は以下のバージョンを前提に書いています。
- Raspberry Pi4 ModelB
- Raspberry Pi Camera V2
カメラモジュールの装着

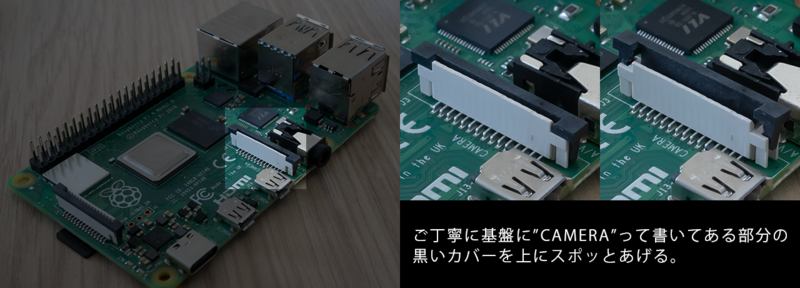

では、Raspberry Pi本体にカメラを取り付けます。念の為、電源やmicro HDMIケーブル、その他のUSBケーブルは全て外しておきます。 カメラモジュールの取り付け場所は、基盤に”CAMERA”と書かれている15pinコネクタになります。

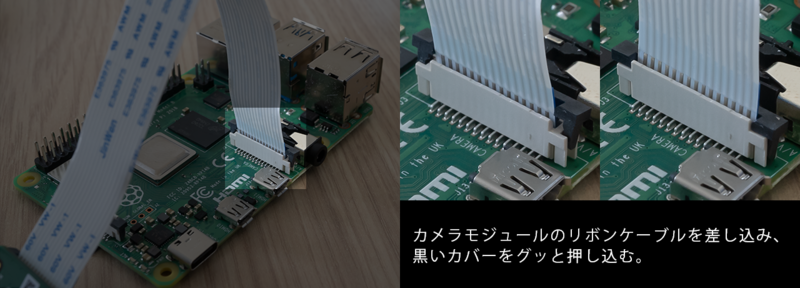

15pinコネクタの黒いカバーを上に持ち上げ、カメラモジュールのリボンケーブルを差し込んでからカバーを下ろしてホールドさせます。
カメラモジュールの有効化

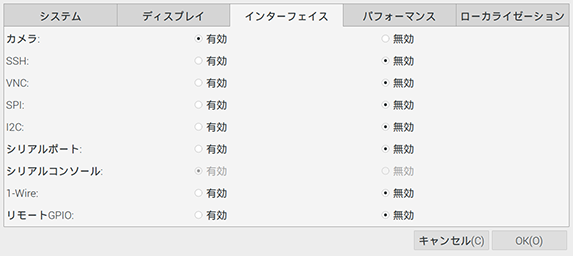

メニューから「Raspberry Piの設定」を選択し、カメラを有効化します。この後、再起動が必要になります。
カメラモジュールの動作確認
まずはRaspberry Piがカメラを認識しているかどうかを以下のコマンドで確認します。 「supported=1 detected=1」と表示されればちゃんと認識されています。
pi@raspberrypi:~ $ vcgencmd get_camera supported=1 detected=1
では、カメラモジュールの動作確認として写真を撮ってみます。写真を取るにはターミナルからraspistillコマンドを実行します。
pi@raspberrypi:~ $ sudo raspistill -o test_image.jpg
このコマンドを実行すると、カメラの画像が数秒表示された後に画像ファイルが保存されます。保存先とファイル名はraspistillコマンドの最後の引数で指定することになります。上記の例だとユーザのホームディレクトリにtest_image.jpgで保存されます。
下の写真は解像度を25%に縮小したものです。 上下反転で写っていますがraspistillコマンドのオプションで1度単位に指定が可能です。
今回はここまで。
